供熱系統31項技術數據

01  應該了解的幾個實用數據：

(1)室內采暖達標溫度18±2°C

(2)建筑面積采暖熱負荷40?60kcal/h·m2(45?70W/m2)

(3)建筑面積采暖所需合理流量2.5?3.5kg/h·m2(節能建筑 1~2kg/h·m2 )

(4)一次網嚴寒期外網總供、回水溫度55?70°C

(5)熱網的補水量應小于熱網循環量的0.5%

(6)1蒸噸的熱量可供1?1.5萬平方米的建筑面積（節能建筑2~3萬平方米）

(7)每萬平米建筑面積循環泵電機功率一般在3?5kw之間(8)—些先進的供熱企業熱網循環水泵采暖期每平方米面積的電耗只有 0.7?1.2元。但許多企業卻超過了先進企業的3~4倍，電能浪費非常嚴重。

02  熱水鍋爐的內阻一般是8?10mH2O。

03  鍋爐流量變動范圍為±10%，即是額定流量的90?110%。

04  板式換熱器系統阻力正常范圍應在5?7mH2O。

05  供熱采暖一次網供回水溫差以40?50°C為宜，目前行業普遍維持在20?35°C； 二次網溫差以20?25°C為宜，目前國內行業運行水平在15?20°C。

06  主干線、支干線的經濟比摩阻在30?70Pa/m為宜，支干線、 支線應按其資用壓力確定其管徑，但熱水流速不大于3.5m/s,同時比摩阻不應大于300Pa/m。

07  民用建筑室內管道流速不宜大于1.2m/s。

08  室內系統最不利環路比摩阻取60?120Pa/m為宜，最不利環路與各并聯 環路之間的計算壓力損失相對差額，不應大于±15%； 整個熱水供暖系統（室內）總的計算壓力損失，宜增加10%的附加值。

09  連續運行比間歇運行鍋爐運行效率好（原哈爾濱建筑工程學院供熱研究室1983年冬季進行了一臺往復爐排熱水爐間歇運行測試，升溫第一小時的鍋爐效率為57%,第二小時為64.5%、到第三小時穩定后，效率才穩定在76%。

10  鍋爐負荷率高則鍋爐效率就高。

11  熱網壽命應為30年，國外為30~50年。

12  生活熱水定為大于55°C是考慮細菌的存在；小于60°C是考慮結垢。

13  150°C以下的介質，保溫好的管網，降溫不大于0.5°C/Km。

14  水泵效率η=75?85%之間

1m·m3/h=2.78W (即：每小時將1噸水提升1米的凈功率為2.78W)

軸功率=凈功率÷η

電機功率=1.05?1.2軸功率

15  聚氨酯保溫的質量：

抗壓強度0.2MPa以上

密度50?60Kg/m3

吸水率≤0.2 Kg/m2

閉孔率>40%

厚度偏差±5%

偏心小于5%

16  采暖熱負荷與室內外溫度成正比：

特例：當tn=18°C

      tw1=-11°C

      tw2=-10°C時

即：室外溫度每降低1°C，熱量需增加3.6%。

同理，室內溫度每增加1°C，熱量需增加3.6%。（不同地區數據不同）

17  散熱器散熱量與熱水溫度的關系：

Q=2.04Δt1.28(Δt：散熱器平均溫度與室溫的差）

當Δt1=64.5°C時  Q1=422W/片

當Δt2=54.5°C時 Q2=340W/片

即:熱媒溫度每降10°C時，散熱量降20%

也即：熱媒溫度每降1°C時，散熱量降2%

四柱 813，Q=0.627Δt1.302

當Δt1=64.5 時，Q1=114.3W/片

當Δt2=54.5°C時，Q2=340W/片

18  室內升高1 °C(或室外降低1 °C)平均水溫要增高2 °C左右。

19  世界衛生組織（WHO)于1993年發表了一個噪音限值指南。

20  冷負荷指標：30~50W/m2,最大 70W/m2。

21  分戶熱計量建筑物熱入口系統阻力（因戶內裝了熱能表，其阻力約為30KPa）為50KPa左右。

22  地板采暖與常規散熱器相比，具有較大的蓄熱能力，具體表現為換熱的遲滯，從系統啟動到達要求室溫，散熱器需1?2小時, 而地板采暖需要3?5小時。

23  地板采暖與常規散熱器采暖相比，在人體相同的舒適情況下，室溫低 2~3 度。

24  熱源內部雖然管子很短，但要注意彎頭、閥門等局部阻力件較多，泵的進、出口連接管應比泵的進口口徑大一號到兩號。熱源內部的連接管口徑盡量大些，建議比摩阻在30-70Pa/m之間，使熱源內部阻力小于0.15MPa。

25  地板采暖供水溫度一般在35?50°C之間（最高溫度不超過60°C），供回水溫差一般不超過10°C; —般散熱器采暖設計供回水為80/55°C,實際運行供水一般在55~70°C之間，供回水溫差在15°C 左右。

26  計算全面地面輻射供暖系統的熱負荷時，室內計算溫度的 取值應比對流采暖系統的室內計算溫度低2°C,或取對流采暖系統 計算總熱負荷的90%?95%。

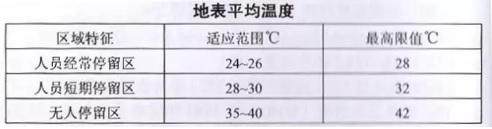

27  地表面平均溫度計算值應符合下表的規定。

28 低溫熱水地面輻射供暖系統的工作壓力，不應大于0.8MPa； 當建筑物高度超過50m時，宜豎內分區設置。

29  恒溫閥的主要參數：公稱壓力1MPa;最大壓差0.1 MPa;

調節刻度0~5;溫度調節范圍8~28°C；(產品執行標準 JG/T195—2007)

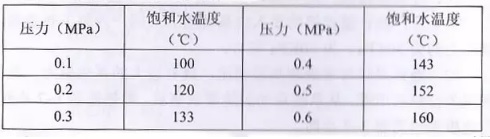

壓力與飽和水溫度的叉關系：

30  由于受水力失調的影響，熱網系統循環流量的確定，不是設計決定的，而是由熱網的控制手段決定的?？刂频脑骄?，流量越?。豢刂频脑酱?，流量越大。經驗數據是這樣的：控制到散熱器 每平米流量為1-1.5Kg/h，控制到戶每平米流量為2-2. 5Kg/h,控制到單元每平米流量為2.5- 3Kg/h,控制到樓每平米流量為 3-3. 5Kg/h。

    以上觀點僅供參考。
