換熱站智能監控系統

一、系統概述

   隨著國家對“節能環?！奔钫叩年懤m(xù)出臺和居民采暖舒適度要求的提高，無人值守換熱站監控系統在集中供熱行業中的得到普遍推廣應用。

   該系統由本公司自主開發，是集物聯網技術、現代計算機技術、自動控制技術、通訊技術及測控技術于一體，針對供熱系統熱源、管網、終端用戶進行監控的信息化管理平臺。

   系統整體實現了熱源控制一體化、管網監控智能化、終端用戶信息化的管理模式，能夠?qū)峋W(wǎng)溫度、壓力、流量等信號進行采集測量、控制、遠傳，實時監控一次網、二次網溫度、壓力、流量，循環泵、補水泵運行狀態及水箱液位等各個參數狀態，進而對供熱過程進行有效的監測和控制。

   在實際供熱中按室外溫度調節二次網供回水溫度，并結合居民室溫實現氣候補償節能控制或分時分區節能控制，達到全網平衡、按需供熱、節約能源的目的。

二、系統工作及控制原理

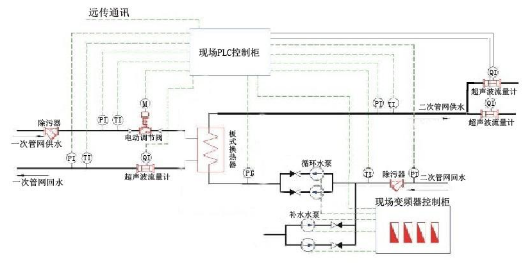

1、工作原理

三、控制中心實現功能

2、遠程實現運行參數修改和控制。上位機根據系統實時反映換熱站運行的情況，可遠程控制和修改換熱站運行參數，如：遠程控制閥門開度、電機的啟停、電機頻率等，同時可以對循環泵和補水泵進行啟、停和各循環泵、補水泵的切換等操作，確保換熱站的正常運行。

3、報警功能。系統可以自行設置每個換熱站的報警參數與保護參數，如：壓力、溫度等。當換熱站出現欠壓、超溫、過流等情況時系統采用聲光等方式進行報警，讓值班人員能實時了解站內情況。

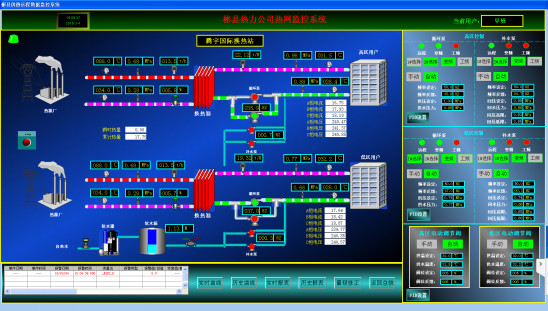

4、上位機系統使用曲線圖、表格等方式對數據進行整理、運算，   進行統計，并且可以直接打印和保存。如：供、回水溫度曲線，   供、回水壓力曲線等，可以更方便快捷的掌握供熱運行的數據信息。

5、換熱站內安裝高速攝像頭，帶網絡接口，可在監控中心遠程實時觀看站內情況并錄像。有異常自動報警，確保了換熱站實時安全運行。

6、系統采用B /S結構設計，方便管理人員在出差或在異地的時候?qū)崟r了解和掌握換熱站運行情況，系統具有完善的數據庫結構和人機操作界面，能在同界面中顯示換熱站的數據。

7、系統采用多種權限管理，不同權限的工作人員有不同的操作內容，充分保證系統操作的安全、可靠與數據的保密性。

四、自控系統控制功能

1、監控參數 ：一次測的供回水溫度、壓力、流量，二次測的供回水溫度、壓力、流量，室外環境溫度， 閥門開度，循環泵變頻器的頻率、電流，補水泵變頻器的頻率、電流 。

2、控制器以一套換熱機組作為自控系統的一個單元進行設計 ，換熱站內的控制器能夠完成下列工作：手動、自動、遠程控制閥門與變頻器，實時上報溫度、壓力、電流、頻率等換熱站運行參數，各種控制策略與設定數據可在控制器現場修改，也可通過中控室遠程修改。

3、控制系統既可自動運行，也可手動運行，換熱站內機組設備亦可以脫離控制器完全手動運行。

4、控制系統具有質調和定量調節的功能，即具有氣候補償器和二次網變頻壓差、定壓、定頻調節的功能，氣候補償器具有室外溫度調節和時間補償功能。

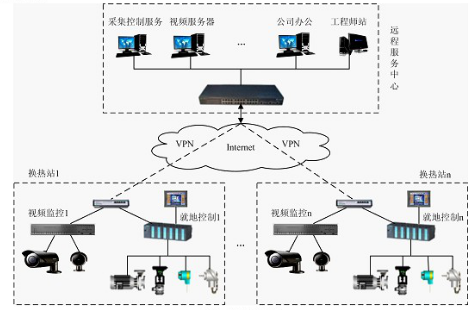

5、控制器具有標準串口、網口等通用通訊接口，能實時與監控中心平臺聯網傳輸數據，通訊方式可以為ADSL專線、光纖、DTU（視頻3G）等任意形式(具體項目實施根據甲方需求可任意選擇)。

6、控制器的控制參數全開放，可現場通過觸摸屏編程組態，如PID調節參數，溫度時間補償參數，自由報警上下限等，這些參數也可通過遠程計算機下發控制修改。

7、系統具備完善的連鎖保護和報警功能，如：系統斷電，閥門自動關閉；循環泵故障，閥門關閉與報警；系統壓力過低，閥門關閉、循環泵停止與報警；站內溫度超溫，系統自動鎖閉并報警；冷凝水箱水位報警；根據站內積水水位自動啟停排污泵；站內超溫或泄漏排氣扇自動啟停。

五、總述

   我公司自主開發的無人值守換熱站監控系統，采用“先進的智慧節能技術”和連鎖保護功能，真正實現了“系統安全，居民舒適，政府滿意，熱力公司節能”的目的。

   本系統能夠?qū)峋W(wǎng)溫度、壓力、流量等信號進行采集測量、控制、遠傳，實時監控一次網、二次網溫度、壓力、流量、循環泵、補水泵運行狀態及水箱液位等各個參數狀態，進而對供熱過程進行有效的檢測和控制。

   本系統能夠達到全網平衡、按需供熱、節約能源目的，可根據熱力公司的不同需求，自行進行技術與功能的組合，提供不同的解決方案。既適用新站全自動控制系統設計，也可進行舊站改造；既適合蒸汽供熱，又適應混水和高溫水供暖。同時本系統可根據熱力公司的系統信息監控平臺（大屏幕調度中心），PLC控制系統 ，系統控制信息上傳，系統節能控制改造，終端居民室溫無線測控等均可獨立實現。

   此系統適用于：蒸汽換熱、水水換熱、混水換熱、分布式變頻供熱系統。

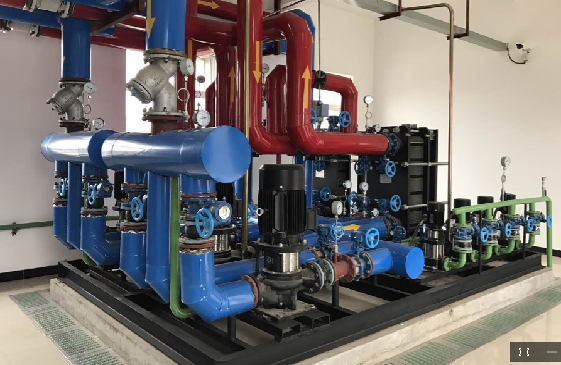

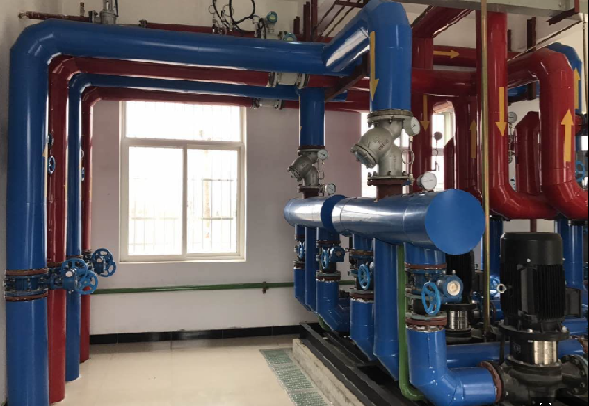

附圖：
